化纤厂干燥数据采集系统
可竹科技干燥数据采集系统主要为生产化纤（POY、FDY）过程中色母粒的加热干燥进行数据采集，为传统行业打造智能化工厂。
该系统采用HMI通过485和以太网通讯采集每个加热仪表的状态和温度，记录历史曲线，每3分钟记录一次，状态和温度数据，通过交换机由总屏采集所有干燥机的加热数据，并记录和保存，并实现U盘导出历史数据。
该系统工作过程全程数据监控，自动生成数据报表和报警信息记录等信息，后期也可以通过工业以太网接入办公区局域网实现远程实时监控和生产管理。
分屏功能介绍：
触摸屏通过485通讯线与车间每台干燥机连接，系统会对每台干燥机的加热数据进行采集，包括加热开始时间、加热停止时间、设定温度、温度显示、温度实时曲线、加热状态、报警信息、配方输入、配方选择、配方存储等信息。用户在分屏上还可以自定义温度报警范围，自定义加热物料品种。分屏控制柜上安装有一个声光报警器，当有声光报警时，用户可以到触摸屏上查看报警信息，在进行人为干预，报警信息会保存在分屏中。

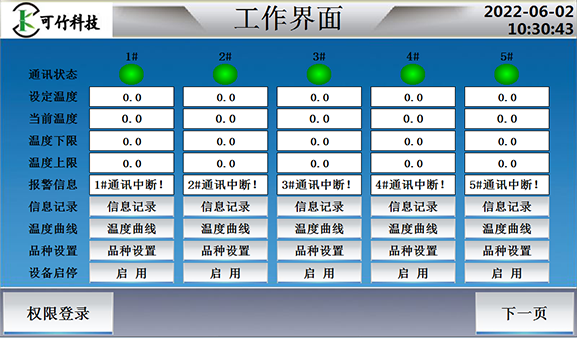

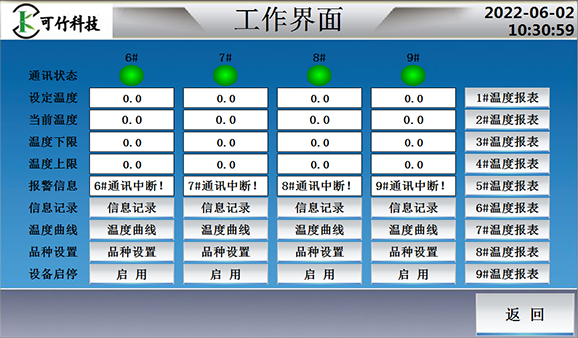

工作画面示意图：

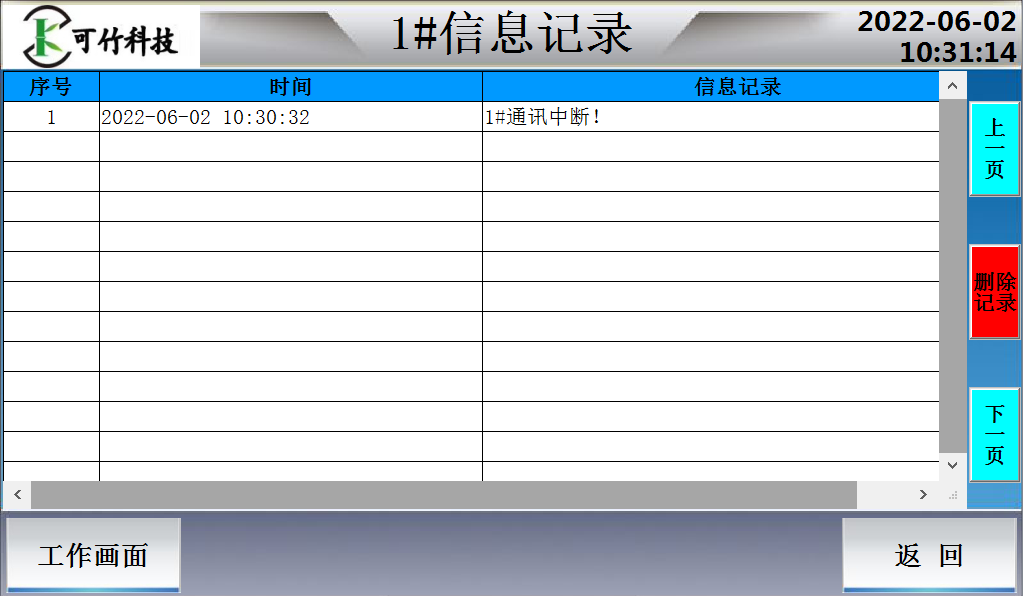

信息记录示意图：

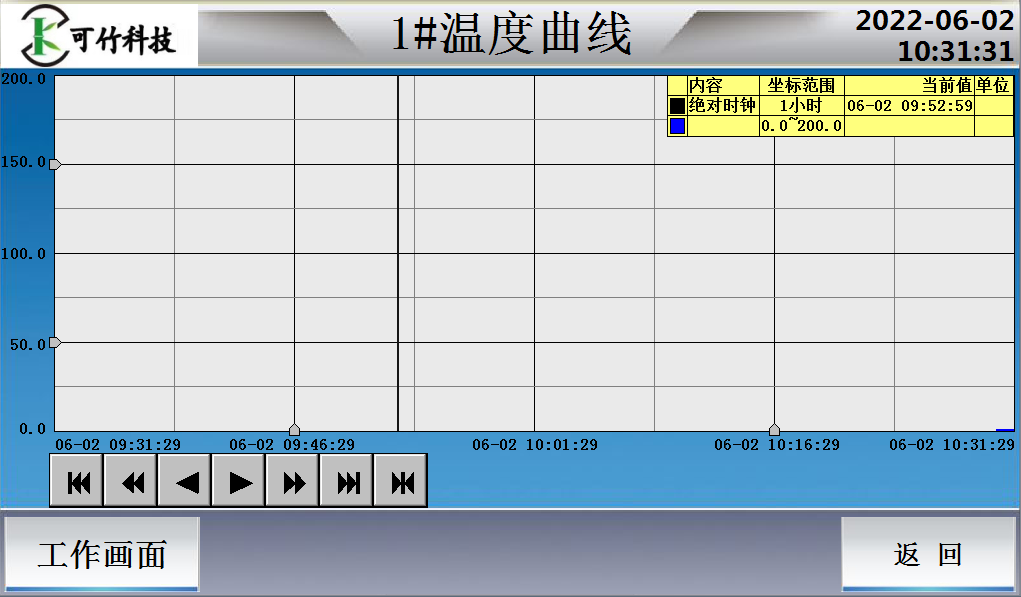

温度曲线示意图：

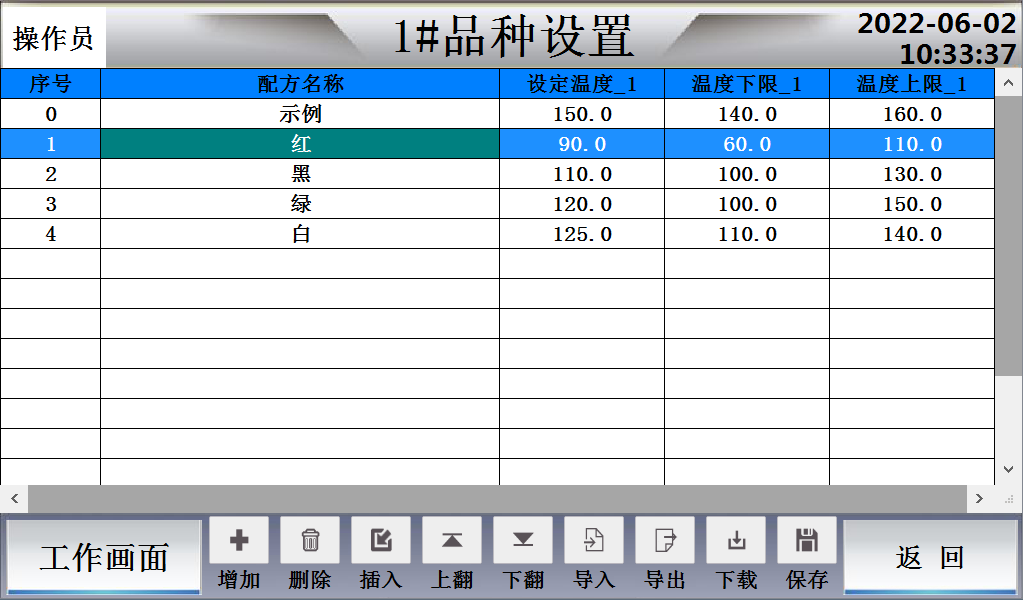

品种设置示意图：
总屏功能介绍：
总屏通过交换机，采用以太网方式采集所有分屏数据，并显示每一台干燥机的设定温度、当前温度、温度实时曲线、加热状态、报警信息等信息。
总屏具有除分屏品种设置外的所有功能，并具有数据报表，单独存储每一台干燥机的加热数据，包括加热开始时间、加热停止时间、设定温度、实际温度。
总屏还具有根据分屏对应干燥机设定的温度报警范围来做出报警，提醒工人及时处理。

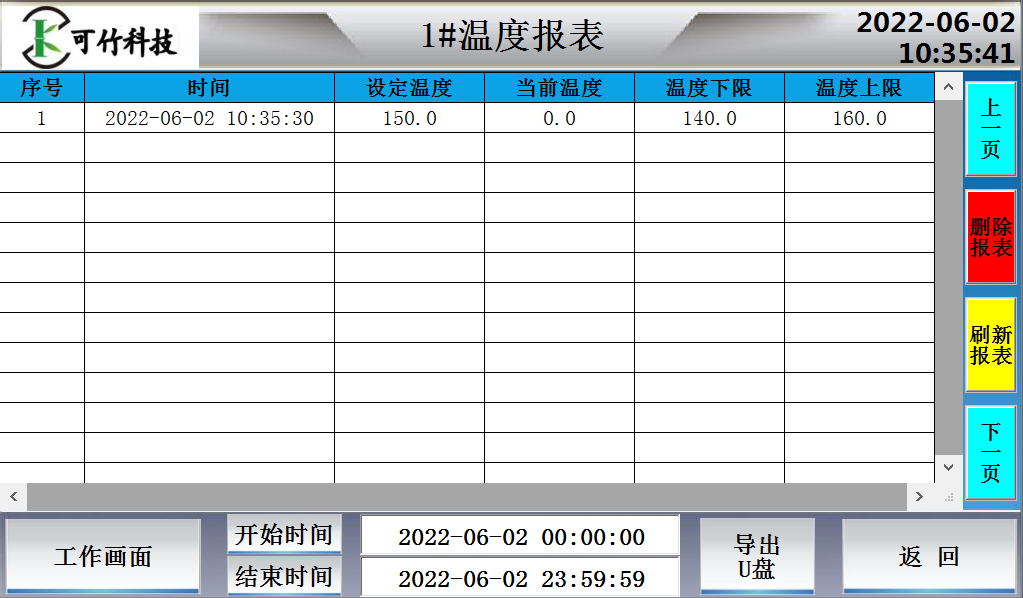

数据报表示意图：

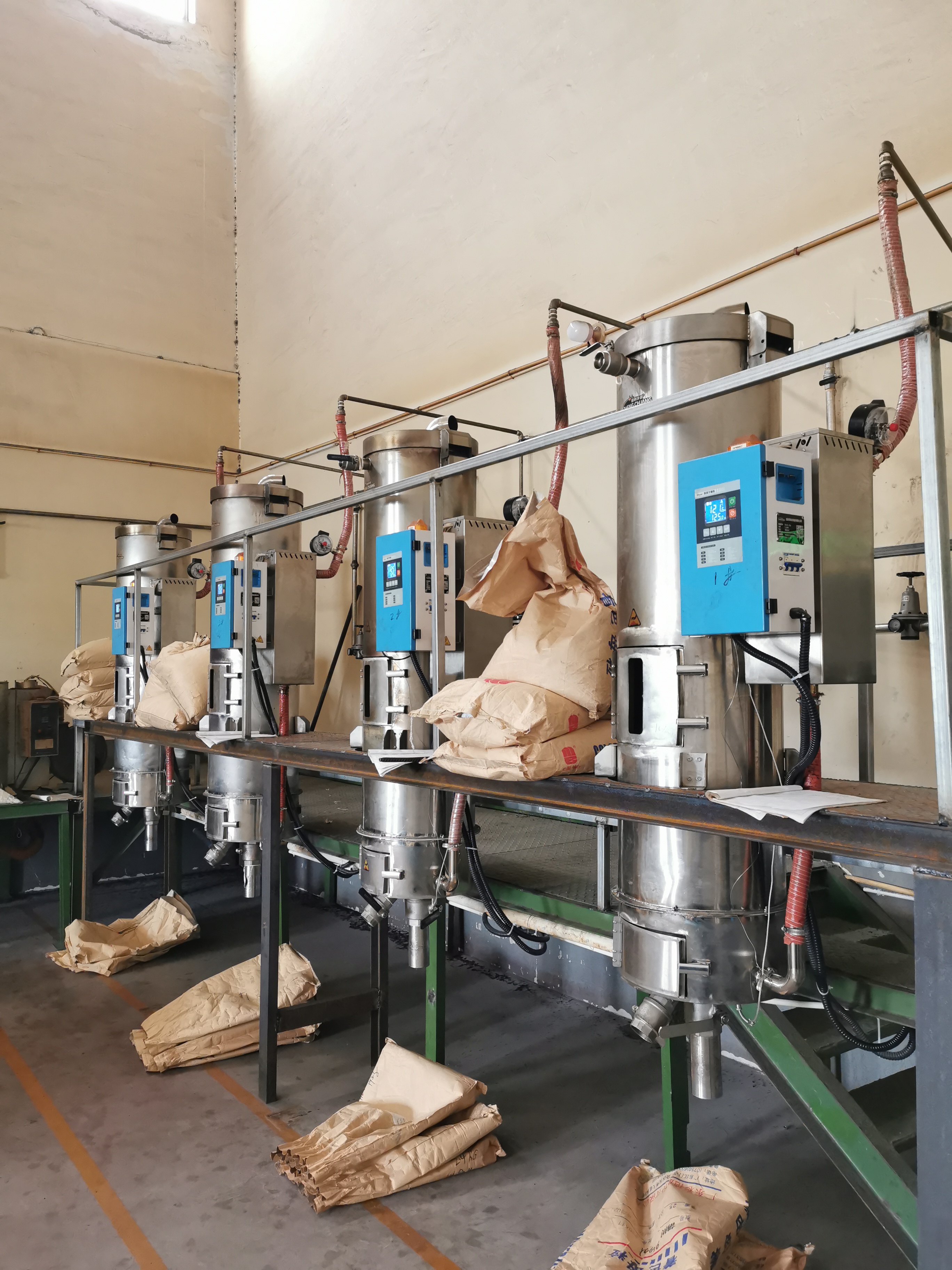

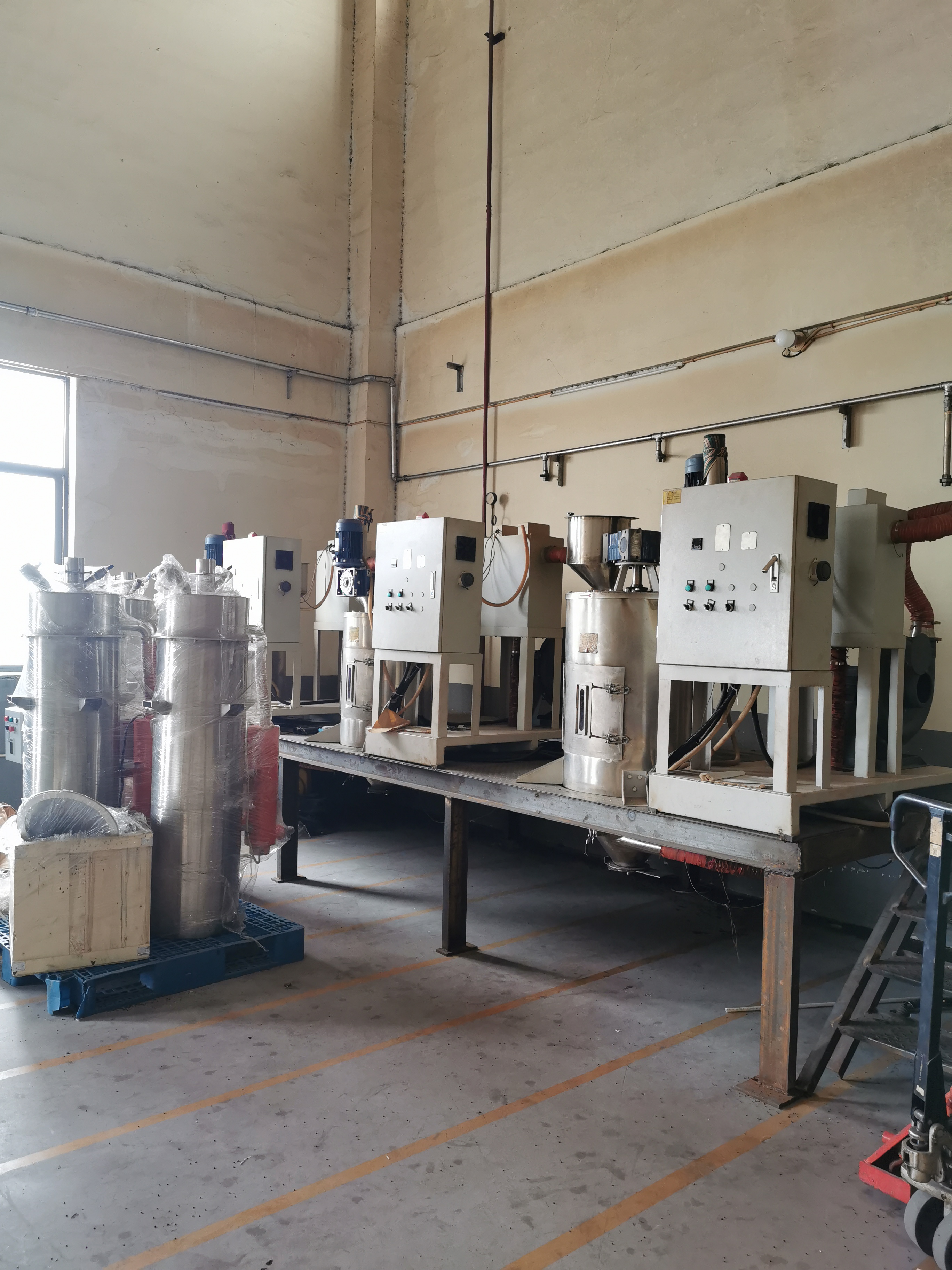

现场成品图：
